M-410iB/140H碼垛機器人
發布日期：2016-09-22 瀏覽次數：7287
特點：
M-410iB系列智能碼垛機器人為碼垛系統的自動化做出了貢獻。可根據工件選擇合適的機器人類型。
M-410IB/140H型：140kg有效載荷，高速型；
M-410IB/160型：160kg有效載荷，高速型；
M-410IB/300型：300kg有效載荷，重型有效載荷類型；
M-410IB/450型：450kg有效載荷，重型有效載荷類型；
M-410IB/700型：700kg有效載荷，超重型有效載荷類型；
參數：
|
型號 |
M-410iB/140H |
||||||
|
機構 |
多關節型機器人 |
||||||
|
控制軸數 |
5軸（J1、J2、J3、J4、J5） |
||||||
|
可達半徑 |
2850mm |
||||||
|
安裝方式 |
地面安裝 |
||||||
|
動作范圍（注釋1） 最高速度 |
J1 |
360o (140o/s) |
J2 |
155o (115o/s) |
J3 |
112o (135o/s) |
|
|
J4 |
20o (135o/s) |
J5 |
720o (420o/s) |
|
|
||
|
手腕部最高運動速度 |
3000 mm/s |
||||||
|
手腕部最大負載 |
140kg |
||||||
|
J2機座上最大負載 |
550 kg |
||||||
|
J3手臂部最大負載（注釋2） |
140kg |
||||||
|
手腕允許負載慣量 |
J4 |
147 kgm2 |
J5 |
53 kgm2 |
|
|
|
|
驅動方式 |
交流伺服電機驅動 |
||||||
|
重復定位精度 |
± 0.2 mm |
||||||
|
機器人質量（注釋3） |
1200 kg |
||||||
|
輸入電源功率（平均功耗） |
15 kVA ( 3 kW ) |
||||||
|
安裝條件 |
環境溫度 ： 0 ~ 45?C 環境濕度 ： 通常在75% RH以下（無結露現象），短期在95% RH以下（1個月之內） 振動加速度： 4.9 m/s2 (0.5G)以下
|
||||||
|
|
注釋1）短距離運動時，可能達不到各軸的最高標稱速度。 注釋2）J3手臂部最大負載受腕部負載限制。 注釋3）不含機器人控制器的質量。
|
||||||

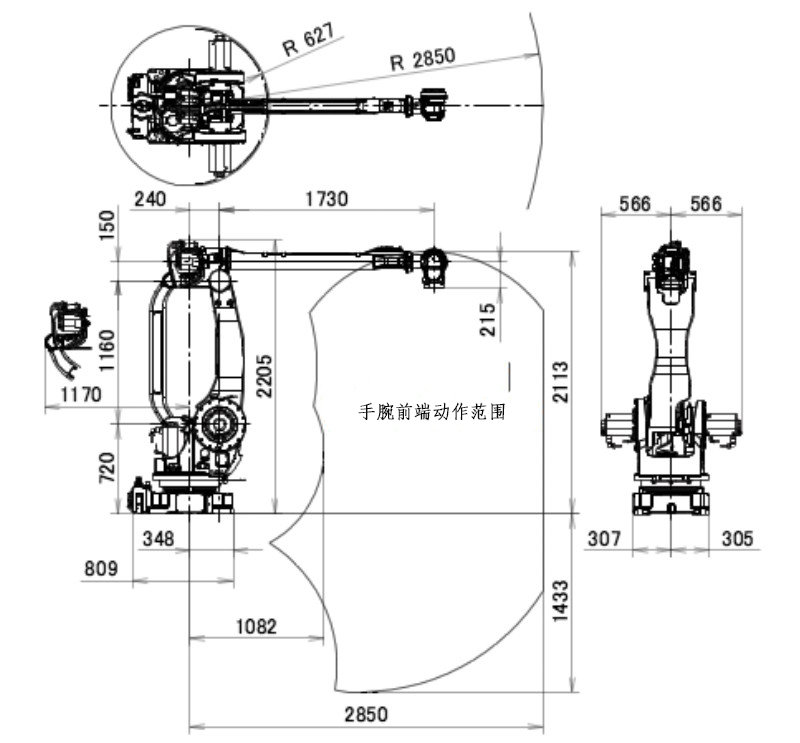

動作范圍：
